SolidWorks Shell Komutu Nasıl Kullanılır?
SolidWorks Shell Komutu Nasıl Kullanılır? sorusu, doğru modelleme ortamını kurmak isteyen kullanıcıların temel ihtiyacını karşılar. Ayrıca, Shell komutu katı gövdenin içini boşaltır ve kontrollü cidar kalınlığı kurar. Doğru hazırlık, sonraki özelliklerin daha kararlı çalışmasına yardım eder.
Kullanıcı bu içerikte katı gövde ve kaldırılacak yüzler hazırlığını ve temel uygulama sırasını öğrenir. Metin ayrıca kritik ayarları, hata nedenlerini ve çözüm yaklaşımını açıklar. İlgili süreç, Extrude Boss/Base ile ana gövde ile güçlü bir başlangıç kazanır.
Shell ile İnce Cidarlı Parça Oluşturma
Öncelikle, Shell komutu doğru geometri ve açık referanslarla güvenilir sonuç verir. Kullanıcı önce işlem mantığını kavrar, sonra PropertyManager seçeneklerini yönetir. Bu sayede, düzenli bir sıra, kabuk özelliği üzerinde gereksiz yeniden çalışma riskini azaltır.
İç boşaltma ve yüz ofset mantığı

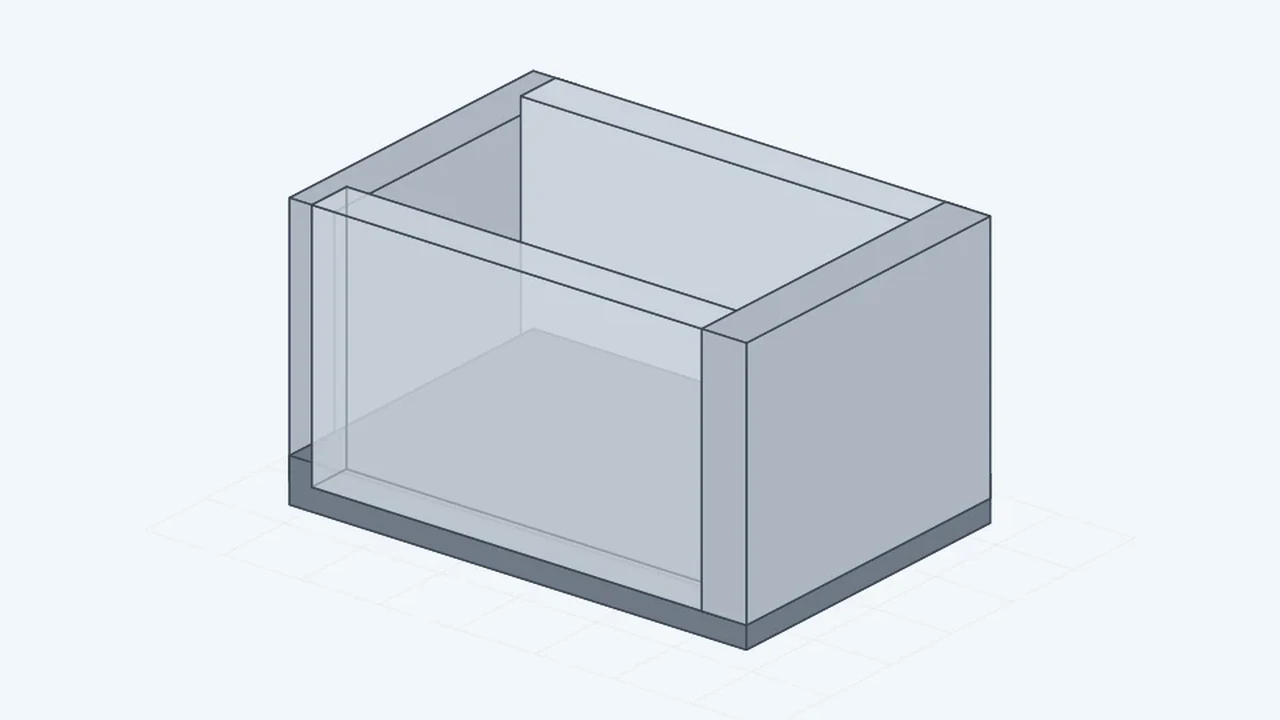

Shell komutu katı gövdenin yüzlerini içe veya dışa ofsetler. Kullanıcı bir ya da birkaç yüzü açık ağız olarak seçebilir. Thickness alanı temel cidar kalınlığını belirler.
Shell Outward seçeneği dış ölçüyü büyüterek cidar kurar. Multi-thickness Faces belirli yüzlere farklı kalınlıklar verir.
Kaldırılacak yüzlerin seçimi
Preview kalan yüzlerin ofset yönünü açıkça gösterir. Daha açık biçimde, küçük iç yarıçaplar kalın cidarla geometrik çakışma doğurabilir. Dar kanallar karşılıklı ofset yüzlerini birbirine yaklaştırır.
Ancak, keskin köşeler sıfır kalınlık veya kendiyle kesişme hatası üretebilir. Shell Diagnostics sorunlu yüzleri adım adım bulmaya yardım eder. Daha açık biçimde, kullanıcı temel hazırlığı Fillet yarıçaplarını yönetme üzerinden pekiştirebilir.
Shell uygulama adımları
Uygulama akışı, katı gövde ve kaldırılacak yüzler ile komut ayarlarını aynı sırada ele alır. Her adımda ön izleme alanı yön ve geometri hatalarını erken gösterir.
- Kullanıcı katı gövdeyi tamamlar ve Shell komutunu açar.
- Ardından tasarımcı açık kalacak yüzleri model üzerinde işaretler.
- PropertyManager paneli temel cidar kalınlığını ve yönü sunar.
- Dolayısıyla, kullanıcı ön izleme üzerinden dar bölgeleri ve köşeleri kontrol eder.
- Son olarak tasarımcı Shell özelliğini onaylar ve kesit görünümünü inceler.
Kullanıcı işlemden sonra FeatureManager ağacındaki kabuk özelliği adını kontrol eder. İhtiyaç hâlinde tasarımcı özelliği düzenler ve ölçüleri günceller. Bu çalışma, Rib ile cidar desteği ekleme ile sonraki modelleme kararlarını destekler.
Thickness, Direction ve Multi-Thickness ayarları
Basit ana gövde üzerinde erken Shell işlemi çoğu zaman kararlı sonuç verir. Aynı şekilde, Fillet işlemlerini Shell öncesi veya sonrası denemek sonucu değiştirebilir. İç yarıçap genellikle cidar kalınlığından küçük kalmamalıdır.
Bu durumda, plastik parçalarda dengeli kalınlık çökme izlerini azaltır. Enjeksiyon tasarımı ani kalınlık değişimlerinden kaçınmayı ister. Aynı şekilde, resmî ayrıntılar için SOLIDWORKS Shell yardım sayfası güncel seçenekleri açıklar.
Shell Hataları, Kalınlık Kontrolü ve İpuçları
Kabuk özelliği çoğunlukla hatalı referans, ölçü veya yön nedeniyle başarısız olur. Kullanıcı uyarı simgesini yalnızca kapatmak yerine temel nedeni araştırmalıdır. Sağlam bir çözüm, model ağacını ve tasarım amacını birlikte korur.
Küçük yarıçap ve sıfır kalınlık sorunları
En sık hata, katı gövde ve kaldırılacak yüzler içindeki küçük bir uyumsuzluktan doğar. Ek olarak, Shell komutu bu uyumsuzlukta güvenilir ön izleme kuramaz. Kullanıcı FeatureManager ağacındaki uyarı simgesini önce inceler.
Bunun sonucunda, hata penceresi çoğu zaman sorunlu referansın adını açıklar. Tasarımcı önce basit geometriyle nedeni izole eder. Ek olarak, Rib ince cidarlı gövdeye yerel rijitlik kazandırır.
Karmaşık yüzeylerde tanılama yaklaşımı
Model değişikliği eski kenar veya yüz referansının konumunu değiştirebilir. Shell komutu bu durumda sarı veya kırmızı uyarı simgesi gösterir. Kullanıcı özelliği düzenler ve yeni referansı doğrudan işaretler.
Tasarımcı ölçüleri daha kararlı düzlem ve eksenlere bağlar. Bu yaklaşım sonraki güncellemelerde daha az hata üretir. Draft açısı kalıptan çıkış yönünü destekler.
Kararlı kabuk için modelleme sırası
Kullanıcı sık kullandığı değerleri global değişkenlerle yönetebilir. Ayrıca, açık özellik adları uzun model ağacında aramayı hızlandırır. Ölçüler ve ilişkiler tasarım amacını açıkça gösterir. Bu nedenle, tasarımcı onaydan önce ön izlemeyi farklı yönlerden kontrol eder.
Kısa bir test değişikliği modelin davranışını erken gösterir. Ayrıca, Shell çok gövdeli parçada yalnızca hedef gövdeyi etkileyebilir. Ek çalışma için Sweep ile boru benzeri geometri yararlı bir karşılaştırma sunar.
Extrude, Fillet, Rib ve Sweep ile farklar
Extrude katı hacmi doğrusal yönde büyütür. Sweep ise profili bir yol boyunca ilerletir. Shell komutu yalnızca kendi geometrik amacında en verimli sonucu verir.
Tasarımcı komut seçimini hedef form, referans yapısı ve üretim yöntemiyle eşleştirir. Yanlış komut seçimi gereksiz özellikler ve kırılgan referanslar doğurur. Doğru komut sırası model ağacını daha kısa ve anlaşılır tutar.
Öncelikle, Shell komutu için güçlü yaklaşım, temiz geometri ile açık tasarım amacını birleştirir. Kullanıcı ön izleme, ölçü ve referansları birlikte kontrol ederek kabuk özelliği güvenilirliğini artırır. Bu sayede, düzenli model ağacı sonraki revizyonlarda zaman kaybını ciddi biçimde azaltır.
