SolidWorks Fillet Komutu Nasıl Kullanılır?
SolidWorks Fillet Komutu Nasıl Kullanılır? sorusu, doğru modelleme ortamını kurmak isteyen kullanıcıların temel ihtiyacını karşılar. Ayrıca, Fillet komutu keskin kenarlara sabit veya değişken yarıçaplı yuvarlatma ekler. Doğru hazırlık, sonraki özelliklerin daha kararlı çalışmasına yardım eder.
Kullanıcı bu içerikte kenar, yüz veya yüzey seti hazırlığını ve temel uygulama sırasını öğrenir. Metin ayrıca kritik ayarları, hata nedenlerini ve çözüm yaklaşımını açıklar. İlgili süreç, Extrude Boss/Base ile ana hacim oluşturma ile güçlü bir başlangıç kazanır.
Fillet ile Kenar Yuvarlatma ve Yüzey Geçişi
Öncelikle, Fillet komutu doğru geometri ve açık referanslarla güvenilir sonuç verir. Kullanıcı önce işlem mantığını kavrar, sonra PropertyManager seçeneklerini yönetir. Bu sayede, düzenli bir sıra, yuvarlatma özelliği üzerinde gereksiz yeniden çalışma riskini azaltır.
Yuvarlatma geometrisinin çalışma mantığı

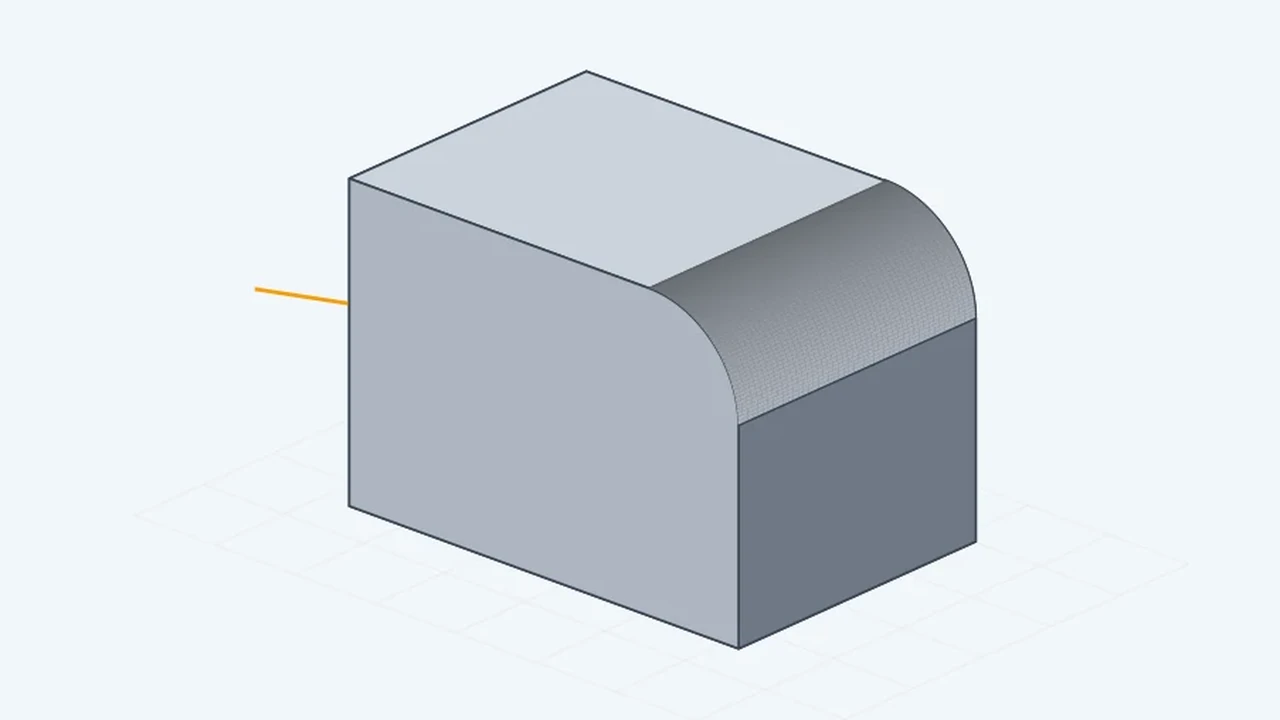

Fillet komutu keskin kenarı yarıçaplı geçişle değiştirir. Sabit yarıçap, kullanıcının işaretlediği kenar boyunca tek değer kullanır. Variable Size Fillet farklı noktalarda farklı yarıçaplar tanımlar.
Face Fillet iki yüz grubu arasında geçiş yüzeyi kurar. Full Round Fillet üç yüz grubuyla tam yuvarlak form üretir.
Kenar ve yüz seçimi hazırlığı
Tangent Propagation teğet bağlı kenarları seçime katabilir. Daha açık biçimde, Multiple Radius Fillet her kenara bağımsız yarıçap verebilir. Setback Parameters karmaşık köşelerde geçiş mesafesini yönetir.
Ancak, Curvature Continuous seçeneği daha yumuşak yüzey akışı sağlar. Asymmetric Fillet iki yönde farklı mesafeler kullanır. Daha açık biçimde, kullanıcı temel hazırlığı Chamfer ile düz pah oluşturma üzerinden pekiştirebilir.
Fillet uygulama adımları
Uygulama akışı, kenar, yüz veya yüzey seti ile komut ayarlarını aynı sırada ele alır. Her adımda ön izleme alanı yön ve geometri hatalarını erken gösterir.
- Kullanıcı Features sekmesinden Fillet komutunu açar.
- Ardından tasarımcı yuvarlatma alacak kenarları veya yüzleri işaretler.
- PropertyManager paneli Fillet tipini ve yarıçap alanını sunar.
- Dolayısıyla, kullanıcı ön izleme üzerinden köşe birleşimlerini dikkatle kontrol eder.
- Son olarak tasarımcı uygun yarıçapla Fillet özelliğini onaylar.
Kullanıcı işlemden sonra FeatureManager ağacındaki yuvarlatma özelliği adını kontrol eder. İhtiyaç hâlinde tasarımcı özelliği düzenler ve ölçüleri günceller. Bu çalışma, Shell komutunda cidar yönetimi ile sonraki modelleme kararlarını destekler.
Sabit, değişken ve yüz Fillet seçenekleri
Ön izleme yarıçapın komşu yüzeylerle uyumunu gösterir. Aynı şekilde, küçük kenar üzerinde büyük yarıçap geometriyi çökertir. Dar yüzeyler yeterli yuvarlatma alanı sunmayabilir.
Bu durumda, Fillet özelliğini model ağacında geç konumlandırmak çoğu modeli güçlendirir. Ana hacim değişiklikleri erken Fillet referanslarını bozabilir. Aynı şekilde, resmî ayrıntılar için SOLIDWORKS Fillet PropertyManager yardım sayfası güncel seçenekleri açıklar.
Fillet Hataları, Yarıçap Seçimi ve İpuçları
Yuvarlatma özelliği çoğunlukla hatalı referans, ölçü veya yön nedeniyle başarısız olur. Kullanıcı uyarı simgesini yalnızca kapatmak yerine temel nedeni araştırmalıdır. Sağlam bir çözüm, model ağacını ve tasarım amacını birlikte korur.
Büyük yarıçap ve kısa kenar sorunları
En sık hata, kenar, yüz veya yüzey seti içindeki küçük bir uyumsuzluktan doğar. Ek olarak, Fillet komutu bu uyumsuzlukta güvenilir ön izleme kuramaz. Kullanıcı FeatureManager ağacındaki uyarı simgesini önce inceler.
Bunun sonucunda, hata penceresi çoğu zaman sorunlu referansın adını açıklar. Tasarımcı önce basit geometriyle nedeni izole eder. Ek olarak, Face Fillet kaybolan kenar referanslarına karşı daha dayanıklı olabilir.
Köşe birleşimleri ile eksik referanslar
Model değişikliği eski kenar veya yüz referansının konumunu değiştirebilir. Fillet komutu bu durumda sarı veya kırmızı uyarı simgesi gösterir. Kullanıcı özelliği düzenler ve yeni referansı doğrudan işaretler.
Tasarımcı ölçüleri daha kararlı düzlem ve eksenlere bağlar. Bu yaklaşım sonraki güncellemelerde daha az hata üretir. Üretim yarıçapları takım ölçüleriyle uyumlu değerler taşımalıdır.
Kararlı Fillet sırası için model ağacı düzeni
Kullanıcı sık kullandığı değerleri global değişkenlerle yönetebilir. Ayrıca, açık özellik adları uzun model ağacında aramayı hızlandırır. Ölçüler ve ilişkiler tasarım amacını açıkça gösterir. Bu nedenle, tasarımcı onaydan önce ön izlemeyi farklı yönlerden kontrol eder.
Kısa bir test değişikliği modelin davranışını erken gösterir. Ayrıca, i̇ç köşeler gerilme yığılmasını azaltmak için yuvarlatma ister. Ek çalışma için Rib ile destek geometrisi yararlı bir karşılaştırma sunar.
Chamfer, Shell ve Rib ile temel farklar
Chamfer düz ve açılı bir kenar kırması üretir. Rib ise mevcut gövdeye ince destek duvarı ekler. Fillet komutu yalnızca kendi geometrik amacında en verimli sonucu verir.
Tasarımcı komut seçimini hedef form, referans yapısı ve üretim yöntemiyle eşleştirir. Yanlış komut seçimi gereksiz özellikler ve kırılgan referanslar doğurur. Doğru komut sırası model ağacını daha kısa ve anlaşılır tutar.
Öncelikle, Fillet komutu için güçlü yaklaşım, temiz geometri ile açık tasarım amacını birleştirir. Kullanıcı ön izleme, ölçü ve referansları birlikte kontrol ederek yuvarlatma özelliği güvenilirliğini artırır. Bu sayede, düzenli model ağacı sonraki revizyonlarda zaman kaybını ciddi biçimde azaltır.
