SolidWorks Extrude Boss/Base Nasıl Kullanılır?
SolidWorks Extrude Boss/Base Nasıl Kullanılır? sorusu, doğru modelleme ortamını kurmak isteyen kullanıcıların temel ihtiyacını karşılar. Ayrıca, Extrude Boss/Base komutu kapalı profili doğrusal yönde uzatarak katı hacim üretir. Doğru hazırlık, sonraki özelliklerin daha kararlı çalışmasına yardım eder.
Kullanıcı bu içerikte kapalı Sketch profili hazırlığını ve temel uygulama sırasını öğrenir. Metin ayrıca kritik ayarları, hata nedenlerini ve çözüm yaklaşımını açıklar. İlgili süreç, SolidWorks Sketch profil hazırlığı ile güçlü bir başlangıç kazanır.
Extrude Boss/Base ile Katı Hacim Oluşturma
Öncelikle, Extrude Boss/Base komutu doğru geometri ve açık referanslarla güvenilir sonuç verir. Kullanıcı önce işlem mantığını kavrar, sonra PropertyManager seçeneklerini yönetir. Bu sayede, düzenli bir sıra, ekstrüzyon özelliği üzerinde gereksiz yeniden çalışma riskini azaltır.
Doğrusal uzatma mantığı

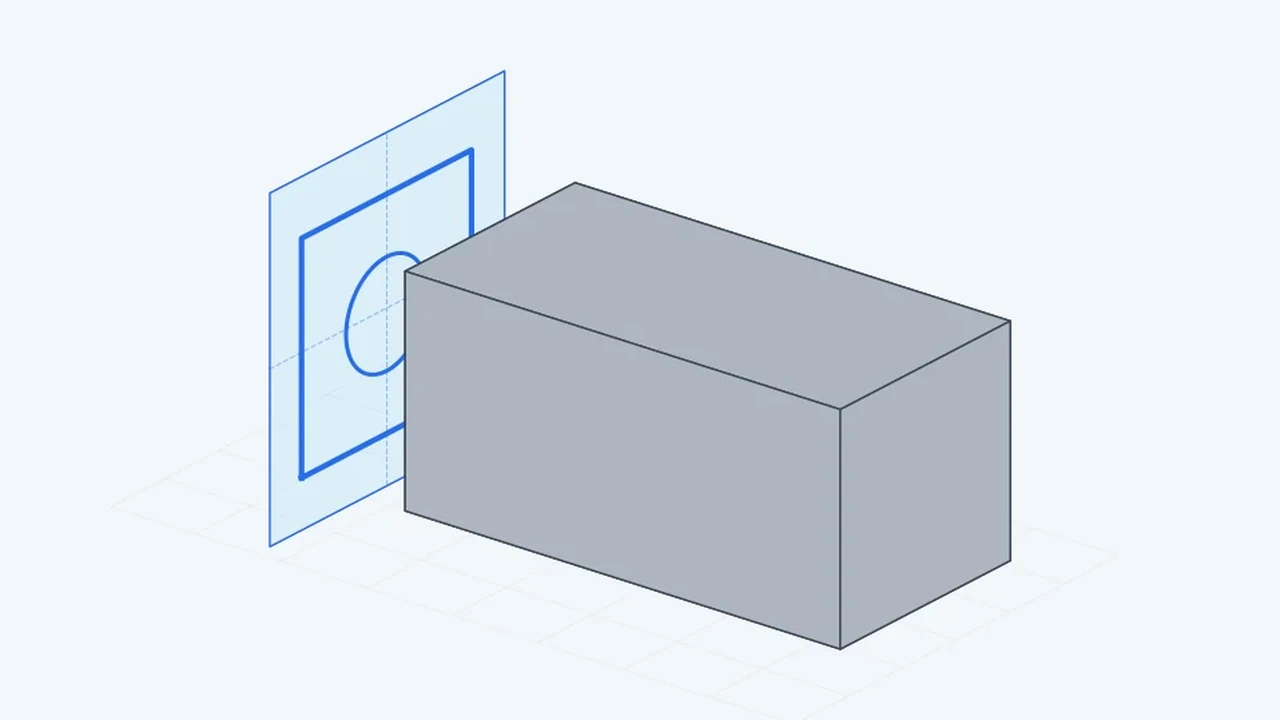

Extrude Boss/Base kapalı bir profili doğrusal eksen boyunca uzatır. Komut yeni bir katı gövde veya mevcut gövdeye ek hacim kurar. PropertyManager paneli yön, mesafe ve son koşulu yönetir.
Blind seçeneği sabit bir derinlik değeri kullanır. Through All seçeneği geometriyi hedef yönde tamamen aşar.
Profil hazırlığı ve kontur kontrolü
Up to Surface seçeneği uzatmayı belirli bir yüzeyde durdurur. Daha açık biçimde, Mid Plane seçeneği profili iki yöne eşit mesafede taşır. Direction 2 ikinci yönde bağımsız bir son koşul sunar.
Ancak, Draft seçeneği yan yüzeylere konik açı kazandırır. Thin Feature açık profilden ince cidarlı hacim kurabilir. Daha açık biçimde, kullanıcı temel hazırlığı Revolve komutunun eksen mantığı üzerinden pekiştirebilir.
Extrude Boss/Base uygulama adımları
Uygulama akışı, kapalı Sketch profili ile komut ayarlarını aynı sırada ele alır. Her adımda ön izleme alanı yön ve geometri hatalarını erken gösterir.
- Tasarımcı kapalı ve çakışmasız bir Sketch profili hazırlar.
- Ardından Features sekmesinden Extruded Boss/Base komutunu seçer.
- PropertyManager paneli profil yönünü ve son koşulu gösterir.
- Dolayısıyla, kullanıcı derinlik değerini girer ve ön izlemeyi farklı açılardan kontrol eder.
- Son olarak yeşil onay simgesi ekstrüzyon özelliğini model ağacına ekler.
Kullanıcı işlemden sonra FeatureManager ağacındaki ekstrüzyon özelliği adını kontrol eder. İhtiyaç hâlinde tasarımcı özelliği düzenler ve ölçüleri günceller. Bu çalışma, Shell ile iç boşaltma süreci ile sonraki modelleme kararlarını destekler.
Depth, Direction ve End Condition seçenekleri
Selected Contours çok bölgeli taslakta belirli alanları ayırır. Aynı şekilde, Merge Result yeni hacmi temas eden gövdeyle birleştirir. Feature Scope çok gövdeli parçada etkilenen gövdeleri sınırlar.
Bu durumda, ön izleme yön hatasını onaydan önce açıkça gösterir. Kapalı konturdaki küçük boşluk komutun katı hacim kurmasını engeller. Aynı şekilde, resmî ayrıntılar için SOLIDWORKS Extrude PropertyManager yardım sayfası güncel seçenekleri açıklar.
Extrude Hataları, Son Koşulları ve Uygulama İpuçları
Ekstrüzyon özelliği çoğunlukla hatalı referans, ölçü veya yön nedeniyle başarısız olur. Kullanıcı uyarı simgesini yalnızca kapatmak yerine temel nedeni araştırmalıdır. Sağlam bir çözüm, model ağacını ve tasarım amacını birlikte korur.
Açık profil ve sıfır kalınlık sorunları
En sık hata, kapalı Sketch profili içindeki küçük bir uyumsuzluktan doğar. Ek olarak, Extrude Boss/Base komutu bu uyumsuzlukta güvenilir ön izleme kuramaz. Kullanıcı FeatureManager ağacındaki uyarı simgesini önce inceler.
Bunun sonucunda, hata penceresi çoğu zaman sorunlu referansın adını açıklar. Tasarımcı önce basit geometriyle nedeni izole eder. Ek olarak, çakışan çizgiler kendi üzerine dönen yüzeyler doğurabilir.
Yanlış yön ile birleşmeyen gövde hataları
Model değişikliği eski kenar veya yüz referansının konumunu değiştirebilir. Extrude Boss/Base komutu bu durumda sarı veya kırmızı uyarı simgesi gösterir. Kullanıcı özelliği düzenler ve yeni referansı doğrudan işaretler.
Tasarımcı ölçüleri daha kararlı düzlem ve eksenlere bağlar. Bu yaklaşım sonraki güncellemelerde daha az hata üretir. Sıfır kalınlık teması yalnızca kenar veya nokta üzerinden bağ kurar.
Kararlı model ağacı için ölçü stratejisi
Kullanıcı sık kullandığı değerleri global değişkenlerle yönetebilir. Ayrıca, açık özellik adları uzun model ağacında aramayı hızlandırır. Ölçüler ve ilişkiler tasarım amacını açıkça gösterir. Bu nedenle, tasarımcı onaydan önce ön izlemeyi farklı yönlerden kontrol eder.
Kısa bir test değişikliği modelin davranışını erken gösterir. Ayrıca, boyutları taslakta yönetmek model ağacını daha okunur tutar. Ek çalışma için Rib ile destek duvarı oluşturma yararlı bir karşılaştırma sunar.
Revolve, Rib ve Shell ile temel farklar
Son koşulu geometriye bağlamak tasarım değişikliklerine uyumu artırır. Basit prizmatik parçalar Extrude komutuyla hızlıca şekillenir. Extrude Boss/Base komutu yalnızca kendi geometrik amacında en verimli sonucu verir.
Tasarımcı komut seçimini hedef form, referans yapısı ve üretim yöntemiyle eşleştirir. Yanlış komut seçimi gereksiz özellikler ve kırılgan referanslar doğurur. Doğru komut sırası model ağacını daha kısa ve anlaşılır tutar.
Öncelikle, Extrude Boss/Base komutu için güçlü yaklaşım, temiz geometri ile açık tasarım amacını birleştirir. Kullanıcı ön izleme, ölçü ve referansları birlikte kontrol ederek ekstrüzyon özelliği güvenilirliğini artırır. Bu sayede, düzenli model ağacı sonraki revizyonlarda zaman kaybını ciddi biçimde azaltır.
