SolidWorks Chamfer Komutu Nasıl Kullanılır?
SolidWorks Chamfer Komutu Nasıl Kullanılır? sorusu, doğru modelleme ortamını kurmak isteyen kullanıcıların temel ihtiyacını karşılar. Ayrıca, Chamfer komutu keskin kenarı düz, açılı veya iki mesafeli pah yüzeyiyle değiştirir. Doğru hazırlık, sonraki özelliklerin daha kararlı çalışmasına yardım eder.
Kullanıcı bu içerikte kenar, yüz veya köşe seçimi hazırlığını ve temel uygulama sırasını öğrenir. Metin ayrıca kritik ayarları, hata nedenlerini ve çözüm yaklaşımını açıklar. İlgili süreç, Extrude Boss/Base ile temel gövde ile güçlü bir başlangıç kazanır.
Chamfer ile Kenarlara Pah Verme
Öncelikle, Chamfer komutu doğru geometri ve açık referanslarla güvenilir sonuç verir. Kullanıcı önce işlem mantığını kavrar, sonra PropertyManager seçeneklerini yönetir. Bu sayede, düzenli bir sıra, pah özelliği üzerinde gereksiz yeniden çalışma riskini azaltır.
Pah geometrisinin çalışma mantığı

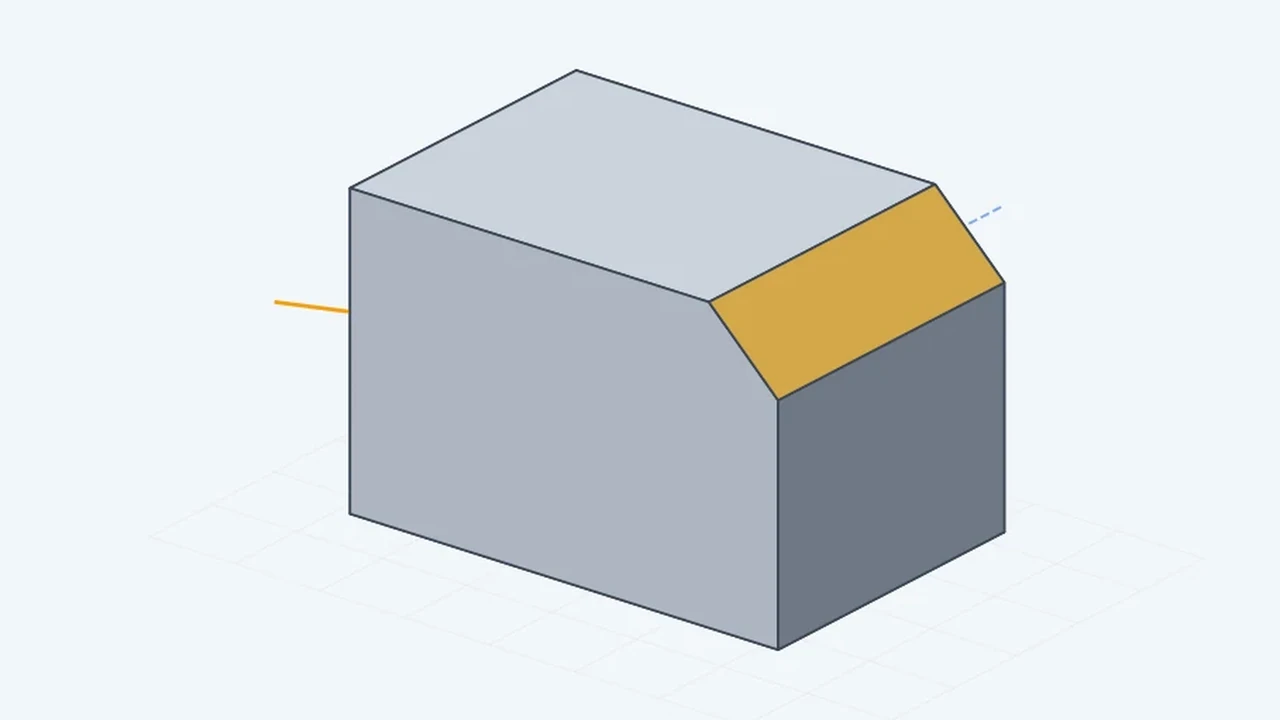

Chamfer komutu keskin kenara düz bir pah yüzeyi ekler. Angle-Distance tipi bir mesafe ve bir açı kullanır. Distance-Distance tipi iki komşu yüzde ayrı mesafeler kullanır.
Vertex tipi tek köşeden üç mesafe tanımlayabilir. Equal Distance seçeneği simetrik pah oluşturmayı hızlandırır.
Kenar ve yüz seçim stratejisi
Flip Direction pahın ölçü yönünü tersine çevirir. Daha açık biçimde, Tangent Propagation teğet kenar zincirini seçime katabilir. Partial Chamfer yalnızca kenarın belirli bölümünü etkiler.
Ancak, Offset Face yaklaşımı yüz referanslarıyla pah sınırını yönetebilir. Ön izleme ölçü değerinin komşu yüzlere etkisini gösterir. Daha açık biçimde, kullanıcı temel hazırlığı Fillet komutuyla yuvarlak geçiş üzerinden pekiştirebilir.
Chamfer uygulama adımları
Uygulama akışı, kenar, yüz veya köşe seçimi ile komut ayarlarını aynı sırada ele alır. Her adımda ön izleme alanı yön ve geometri hatalarını erken gösterir.
- Kullanıcı Features sekmesinden Chamfer komutunu açar.
- Ardından tasarımcı pah alacak kenarları veya yüzleri seçer.
- PropertyManager paneli pah tipini ve ölçü alanlarını sunar.
- Dolayısıyla, kullanıcı yön okunu ve ön izleme yüzeyini kontrol eder.
- Son olarak tasarımcı uygun değerlerle Chamfer özelliğini onaylar.
Kullanıcı işlemden sonra FeatureManager ağacındaki pah özelliği adını kontrol eder. İhtiyaç hâlinde tasarımcı özelliği düzenler ve ölçüleri günceller. Bu çalışma, Shell ile ince cidarlı model ile sonraki modelleme kararlarını destekler.
Angle-Distance ve Distance-Distance seçenekleri
Büyük pah mesafesi kısa yüzeyi tamamen tüketebilir. Aynı şekilde, keskin köşe birleşimleri birden fazla pah yüzeyini çakıştırabilir. Yanlış referans yüzü açı yönünü beklenmeyen tarafa taşır.
Bu durumda, üretim çizimi pah değerini açık ölçü standardıyla göstermelidir. Delik ağızlarında küçük pah montaj başlangıcını kolaylaştırır. Aynı şekilde, resmî ayrıntılar için SOLIDWORKS Chamfer yardım sayfası güncel seçenekleri açıklar.
Chamfer Hataları, Ölçü Tipleri ve Uygulama İpuçları
Pah özelliği çoğunlukla hatalı referans, ölçü veya yön nedeniyle başarısız olur. Kullanıcı uyarı simgesini yalnızca kapatmak yerine temel nedeni araştırmalıdır. Sağlam bir çözüm, model ağacını ve tasarım amacını birlikte korur.
Yüzeyi aşan pah ölçüsü sorunları
En sık hata, kenar, yüz veya köşe seçimi içindeki küçük bir uyumsuzluktan doğar. Ek olarak, Chamfer komutu bu uyumsuzlukta güvenilir ön izleme kuramaz. Kullanıcı FeatureManager ağacındaki uyarı simgesini önce inceler.
Bunun sonucunda, hata penceresi çoğu zaman sorunlu referansın adını açıklar. Tasarımcı önce basit geometriyle nedeni izole eder. Ek olarak, kesici takım geometrisi, takımın verebileceği minimum ölçüyü sınırlar.
Köşe kesişimleri ve yön hataları
Model değişikliği eski kenar veya yüz referansının konumunu değiştirebilir. Chamfer komutu bu durumda sarı veya kırmızı uyarı simgesi gösterir. Kullanıcı özelliği düzenler ve yeni referansı doğrudan işaretler.
Tasarımcı ölçüleri daha kararlı düzlem ve eksenlere bağlar. Bu yaklaşım sonraki güncellemelerde daha az hata üretir. Model ağacında geç Chamfer çoğu temel özelliği daha kararlı tutar.
Üretime uygun pah değerleri seçme
Kullanıcı sık kullandığı değerleri global değişkenlerle yönetebilir. Ayrıca, açık özellik adları uzun model ağacında aramayı hızlandırır. Ölçüler ve ilişkiler tasarım amacını açıkça gösterir. Bu nedenle, tasarımcı onaydan önce ön izlemeyi farklı yönlerden kontrol eder.
Kısa bir test değişikliği modelin davranışını erken gösterir. Ayrıca, tekrarlanan eşit pahlar aynı özellik içinde yönetilebilir. Ek çalışma için Revolve ile dönel parça üretimi yararlı bir karşılaştırma sunar.
Fillet, Extrude ve Shell ile temel farklar
Fillet eğrisel bir geçiş yüzeyi kurar. Shell ise katı gövdeyi ince cidarlı yapıya dönüştürür. Chamfer komutu yalnızca kendi geometrik amacında en verimli sonucu verir.
Tasarımcı komut seçimini hedef form, referans yapısı ve üretim yöntemiyle eşleştirir. Yanlış komut seçimi gereksiz özellikler ve kırılgan referanslar doğurur. Doğru komut sırası model ağacını daha kısa ve anlaşılır tutar.
Öncelikle, Chamfer komutu için güçlü yaklaşım, temiz geometri ile açık tasarım amacını birleştirir. Kullanıcı ön izleme, ölçü ve referansları birlikte kontrol ederek pah özelliği güvenilirliğini artırır. Bu sayede, düzenli model ağacı sonraki revizyonlarda zaman kaybını ciddi biçimde azaltır.
