Rhino Boolean Difference Nasıl Kullanılır?

Rhino Boolean Difference Nasıl Kullanılır? Önce koruyacağınız gövdeyi, sonra kesici gövdeyi seçerek hacim çıkarırsınız. Rhino ortak bölgeleri keser ve kalan geometriyi yeni sonuç olarak hesaplar. Seçim sırası işlemin yönünü doğrudan belirler.Rhino Boolean Difference özellikle delik, kanal ve oyuk üretiminde hızlı çalışır. Bu rehberde doğru seçim sırasını, kesişim koşullarını ve normal yönlerini inceleyeceğiz. Ayrıca başarısız Boolean işlemlerini nasıl teşhis edeceğinizi göreceksiniz.Boolean komutları geometrik hazırlığın yerini tutmaz. Temiz kesişimler ve doğru yüzey yönleri işlemi belirgin biçimde kolaylaştırır. Bu nedenle komuttan önce gövdeleri kontrol etmek gerekir.

Boolean Difference Kullanımı ve Hacim Çıkarma Mantığı

BooleanDifference iki nesne grubuyla çalışır. İlk grup hacim kaybedecek hedefleri içerir. İkinci gruptaki kesici nesneler hedef hacmini azaltır.

Doğru seçim sırası

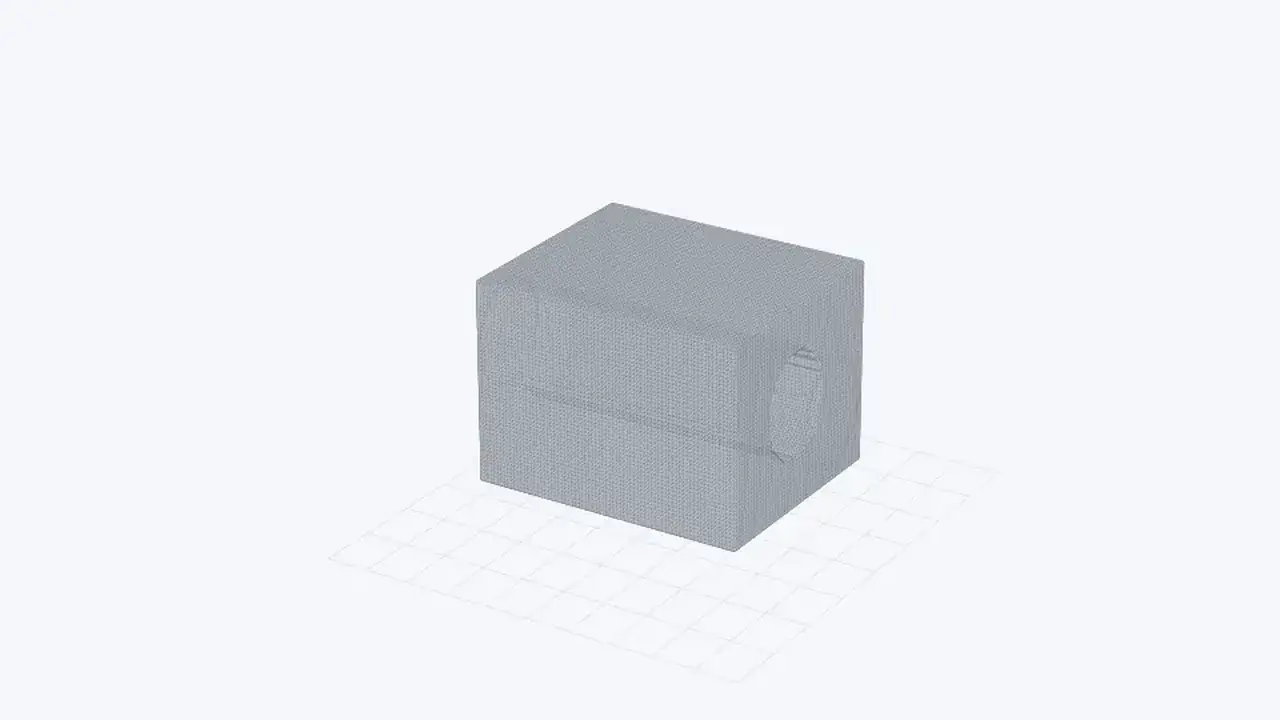

İlk olarak hacmini koruyacağınız ana gövdeyi seçin. Enter ile ilk grubu tamamlayın. Ardından hacim çıkaracak kesici gövdeyi seçip işlemi bitirin.Örneğin bir kutudan silindirik delik açmak isteyebilirsiniz. Önce kutuyu seçersiniz. Daha sonra silindiri kesici olarak seçersiniz. Bu sıra işlemin hangi gövdeden hacim eksilteceğini belirler. Ayrıca ters seçim, ters yönde bir Difference sonucu doğurur.

Kesişim şartını kontrol etme

Kesici nesne hedef gövdeyle anlamlı biçimde kesişmelidir. Yalnız temas eden yüzeyler her durumda sağlam Difference sonucu üretmez. Özellikle çakışan yüzey alanları Boolean hesaplarını zorlaştırabilir.Bu nedenle kesişimi farklı görünüşlerden inceleyin. Gerektiğinde Intersect komutuyla kesişim eğrilerini kontrol edin. Böylece gerçek bir kesişim bulunup bulunmadığını daha net anlarsınız. Öncelikle kesişim eğrisinin kapalı ve tutarlı davranışını gözlemleyin. Kesik veya belirsiz eğriler yüzey sorununa işaret edebilir.

Kapalı gövdeler neden avantaj sağlar

Rhino Boolean araçları açık yüzeylerle de çalışabilir. Ancak kapalı yüzeyler ve polysurface gövdeler daha öngörülebilir sonuç verir. Kapalı nesnelerde dış yön bilgisi daha nettir.Bu noktada Rhino solid modelleme mantığını bilmek önemlidir. Geçerli kapalı hacimler Boolean işlemlerinde hata ayıklamayı ciddi biçimde kolaylaştırır.

DeleteInput ve DeleteCutters

DeleteInput giriş geometrisinin korunup korunmayacağını kontrol eder. Rhino 8 ayrıca DeleteCutters seçeneğini sunar. Bu seçenek DeleteInput açıkken kesici nesnenin silinme davranışını yönetir.Deneme aşamasında giriş nesnelerini korumak güvenli olabilir. Böylece farklı Boolean seçeneklerini aynı geometri üzerinde tekrar test edebilirsiniz. Rhino, belirli DeleteInput ayarlarında History desteği sunar.

Yüzey normallerinin rolü

Boolean işlemleri hangi parçayı koruyacağını yüzey normallerinden de anlar. Açık nesnelerde ters normal yönleri beklenmedik sonuçlar doğurabilir. Hatta Difference yerine Union benzeri davranış görebilirsiniz.Bu durumda Dir komutu ile normal yönlerini kontrol edin. Gerekirse Flip ile yönü düzeltin. Kapalı nesnelerde normaller normalde dışarı bakar. Bu nedenle açık yüzeylerde dış taraf kararını siz kontrol etmelisiniz. Dir görünümü bu kontrolü doğrudan kolaylaştırır.

Kesici geometriyi üretme

Kesiciyi farklı modelleme araçlarıyla oluşturabilirsiniz. Örneğin Rhino ExtrudeCrv komutu doğrusal kesiciler için hızlıdır. Dönel kesicilerde Rhino Revolve komutu daha doğal olabilir.Kesici gövdenin hedefi yeterince geçmesi genellikle daha temiz kesişim sağlar. Ancak gereksiz karmaşık kesici yüzeyler hata riskini artırır. Mümkün olduğunca sade ve kontrollü geometri kullanın. Ayrıca kesiciyi hedef gövdeden yeterince taşırmak kenar belirsizliğini azaltır. Kesici uçlarını hedef yüzeylerle tam çakıştırmaktan kaçının.

Boolean Difference Hataları ve Güvenilir Çözüm Yolları

Başarısız Boolean işlemi çoğu zaman altta yatan geometri problemini gösterir. Bu nedenle aynı komutu sürekli tekrarlamak çözüm değildir. Sorunun kesişim, normal veya topoloji kaynağını ayrı inceleyin.

Çakışan yüzey alanları

İki gövdenin yüzeyleri aynı alanı paylaşıyorsa Difference sorun çıkarabilir. Özellikle kutuların yalnız yüzey boyunca temas ettiği durumlara dikkat edin. Küçük bir konum değişikliği gerçek hacim kesişimi oluşturabilir.Ancak ölçüsel modeli rastgele taşımayın. Önce tasarım niyetini doğrulayın. Ardından geometriyi gerçek kesişim oluşturacak şekilde yeniden kurun.

Singularity ve yığılmış kontrol noktaları

Konik uçlar veya küre kutupları singularity bölgeleri oluşturabilir. Kesişim tam bu bölgede gerçekleşirse Boolean hesabı zorlaşabilir. McNeel bu durumu yaygın başarısızlık nedenleri arasında gösterir.Böyle bir durumda kesici konumunu veya yüzey yapısını yeniden değerlendirin. Alternatif olarak klasik Trim ve Split iş akışına geçebilirsiniz. Böylece kesişimi daha kontrollü yönetirsiniz.

Non-manifold kenarlar

Bir kenara ikiden fazla yüz bağlanıyorsa non-manifold topoloji oluşur. Bu yapı Boolean işlemlerini güvenilmez hale getirebilir. ShowEdges gibi analiz araçları sorunlu kenarları bulmaya yardım eder.Öncelikle modeli temiz bir manifold yapıya döndürün. Ardından BooleanDifference komutunu tekrar çalıştırın. Bu yaklaşım semptom yerine asıl topoloji sorununu çözer.

Boolean başarısızsa manuel yöntem

McNeel, sorunlu durumlarda Intersect ile kesişim eğrileri üretmeyi önerir. Ardından Trim veya Split ile yüzey parçalarını ayırabilirsiniz. Son olarak doğru parçaları Join ile tekrar birleştirirsiniz.Bu yöntem daha fazla adım ister. Buna karşın problemli kesişimlerde daha şeffaf kontrol sağlar. Özellikle üretim modeli hazırlarken bu kontrol değeri önemlidir. Böylece hangi yüzey parçasının sorun çıkardığını açıkça görürsünüz. Manuel yöntem ayrıca yüzey onarımına daha fazla müdahale alanı verir.

Mesh Boolean ile karıştırmamak

NURBS BooleanDifference ile MeshBooleanDifference aynı komut değildir. Mesh işlemleri polygonal topoloji üzerinde çalışır. Rhino mesh dönüştürme yazısı iki temsil arasındaki farkı anlamaya yardım eder.Bu nedenle nesne tipini işlemden önce kontrol edin. Yanlış araç seçimi beklenmedik çıktı türlerine yol açabilir. Modelin sonraki kullanım amacını da hesaba katın. Öte yandan NURBS iş akışında yüzey tabanlı Boolean komutlarını koruyun.

Resmî hata ayıklama kaynakları

Güncel komut adımlarını resmî Rhino 8 BooleanDifference yardımında doğrulayabilirsiniz. Ayrıca McNeel Boolean sorun giderme rehberi normal ve kesişim hatalarını açıklar.Son olarak Boolean işleminden önce ana gövdenin kopyasını saklayın. Böylece hata ayıklarken geometriyi geri kurmanız gerekmez. Kontrollü sürümleme özellikle karmaşık mekanik modellerde zaman kazandırır. Son olarak işlemden sonra naked edge ve geçersiz gövde kontrolü yapın. Temiz sonuç sonraki fillet veya üretim adımlarını daha güvenli kılar.Boolean Difference doğru geometriyle çok hızlı, hatalı geometriyle ise kırılgandır. Katı modelleme pratiğini sistemli geliştirmek için Arı Bilgi Eğitim Kurumları ile Rhino eğitim seçeneklerini görüşebilirsiniz.
